Creating a custom AutoCAD table style using .NET

The question of how to define a new table style programmatically has come up a couple of times over the last week or so, so this post shows how to approach this. I've used the code from this previous post as a basis for this post's.

The important thing to know is that TableStyle objects are stored in a special dictionary, which can be accessed via a Database's TableStyleDictionaryId property. This ObjectId property allows you to access the dictionary, from which you can query the contents, determine whether your style exists and add a new one if it doesn't. The code to specify the colour and formatting of the table style is reasonably straightforward.

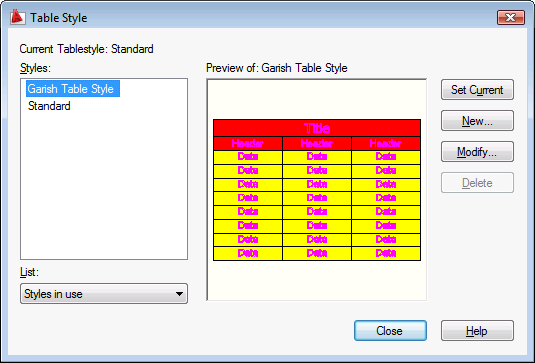

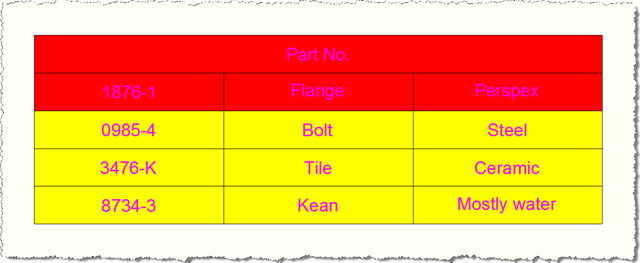

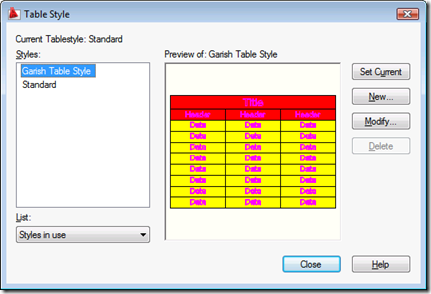

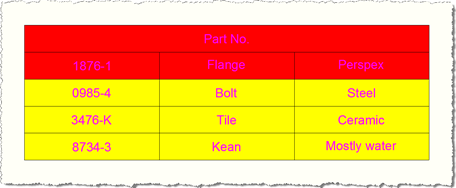

Here's some C# code to define a new "Garish Table Style" with a red header/title area, yellow data area and magenta text throughout (better put on your sunglasses before running it... :-):

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.Colors;

namespace TableAndStyleCreation
{
  public class Commands
  {
    [CommandMethod("CTWS")]
    static public void CreateTableWithStyle()
    {
      Document doc =
        Application.DocumentManager.MdiActiveDocument;
      Database db = doc.Database;
      Editor ed = doc.Editor;

      PromptPointResult pr =
        ed.GetPoint("\nEnter table insertion point: ");
      if (pr.Status == PromptStatus.OK)
      {
        Transaction tr =
          doc.TransactionManager.StartTransaction();
        using (tr)
        {
          // First let us create our custom style,
          //  if it doesn't exist

          const string styleName = "Garish Table Style";
          ObjectId tsId = ObjectId.Null;

          DBDictionary sd =
            (DBDictionary)tr.GetObject(
              db.TableStyleDictionaryId,
              OpenMode.ForRead
            );

          // Use the style if it already exists

          if (sd.Contains(styleName))
          {
            tsId = sd.GetAt(styleName);
          }
          else
          {
            // Otherwise we have to create it

            TableStyle ts = new TableStyle();

            // Make the header area red

            ts.SetBackgroundColor(
              Color.FromColorIndex(ColorMethod.ByAci, 1),
              (int)(RowType.HeaderRow | RowType.TitleRow)
            );

            // And the data area yellow

            ts.SetBackgroundColor(
              Color.FromColorIndex(ColorMethod.ByAci, 2),
              (int)RowType.DataRow
            );

            // With magenta text everywhere (yeuch :-)

            ts.SetColor(
              Color.FromColorIndex(ColorMethod.ByAci, 6),
              (int)(RowType.HeaderRow |
                    RowType.TitleRow |
                    RowType.DataRow)
            );

            // Add our table style to the dictionary
            //  and to the transaction

            sd.UpgradeOpen();
            tsId = sd.SetAt(styleName, ts);
            tr.AddNewlyCreatedDBObject(ts, true);
            sd.DowngradeOpen();
          }

          BlockTable bt =
            (BlockTable)tr.GetObject(
              doc.Database.BlockTableId,
              OpenMode.ForRead
            );

          Table tb = new Table();

          // Use our table style

          if (tsId == ObjectId.Null)
            // This should not happen, unless the
            //  above logic changes
            tb.TableStyle = db.Tablestyle;
          else
            tb.TableStyle = tsId;

          tb.NumRows = 5;
          tb.NumColumns = 3;
          tb.SetRowHeight(3);
          tb.SetColumnWidth(15);
          tb.Position = pr.Value;

          // Create a 2-dimensional array
          // of our table contents

          string[,] str = new string[5, 4];
          str[0, 0] = "Part No.";
          str[0, 1] = "Name ";
          str[0, 2] = "Material ";
          str[1, 0] = "1876-1";
          str[1, 1] = "Flange";
          str[1, 2] = "Perspex";
          str[2, 0] = "0985-4";
          str[2, 1] = "Bolt";
          str[2, 2] = "Steel";
          str[3, 0] = "3476-K";
          str[3, 1] = "Tile";
          str[3, 2] = "Ceramic";
          str[4, 0] = "8734-3";
          str[4, 1] = "Kean";
          str[4, 2] = "Mostly water";

          // Use a nested loop to add and format each cell

          for (int i = 0; i < 5; i++)
          {
            for (int j = 0; j < 3; j++)
            {
              tb.SetTextHeight(i, j, 1);
              tb.SetTextString(i, j, str[i, j]);
              tb.SetAlignment(i, j, CellAlignment.MiddleCenter);
            }
          }
          tb.GenerateLayout();

          BlockTableRecord btr =
            (BlockTableRecord)tr.GetObject(
              bt[BlockTableRecord.ModelSpace],
              OpenMode.ForWrite
            );
          btr.AppendEntity(tb);
          tr.AddNewlyCreatedDBObject(tb, true);
          tr.Commit();
        }
      }
    }
  }
}
